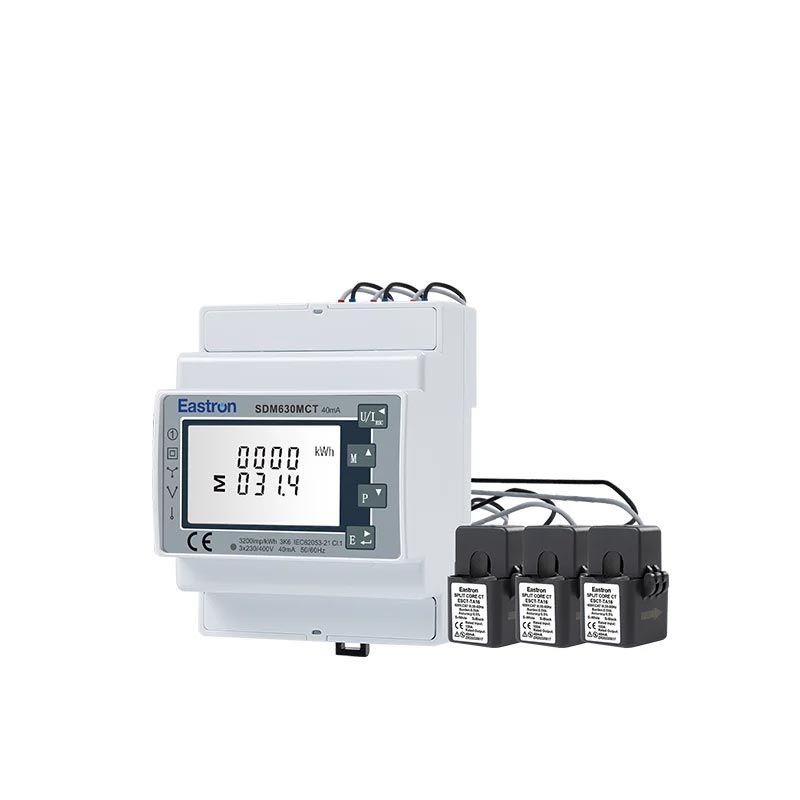

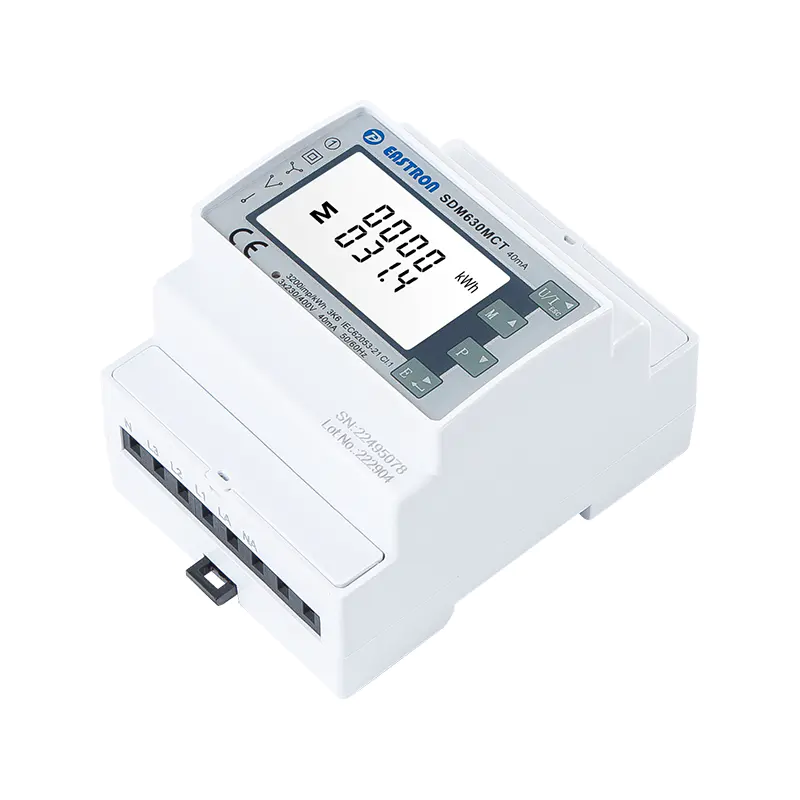

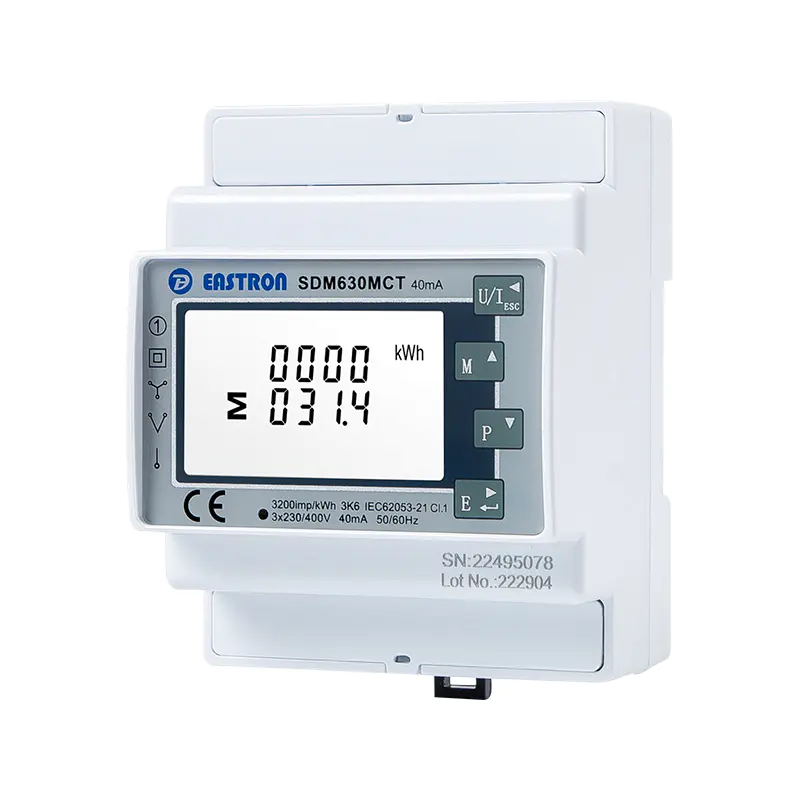

Meter (3 fazių) skirtas 1Ph/3Ph hibridiniams inverteriams SDM630MCT 40mA (with 3 x CT)

Aprašymas

SDM630MCT 40mA matuoja ir rodo vienfazių dviejų laidų (1p2w), trifazių trijų laidų (3p3w) ir trifazių keturių laidų (3p4w) tiekimo charakteristikas, įskaitant tūrį.tage, dažnis, srovė, galia, aktyvioji ir reaktyvioji energija, importuota arba eksportuota. Energija matuojama kWh, kVArh. Maksimali paklausos srovė gali būti matuojama iš anksto nustatytais laikotarpiais iki 60 minučių. Norint išmatuoti energiją, vienetui reikia ttage ir srovės įvestis, be maitinimo, reikalingo gaminiui maitinti. Reikiama srovės įvestis gaunami srovės transformatoriai (CT).
SDM630MCT 40mA gali būti sukonfigūruotas dirbti su įvairiais CT su 40mA išvestimi, todėl įrenginys veikia platų diapazoną. Integruotos sąsajos suteikia impulsinius ir RS485 Modbus RTU išėjimus. Konfigūracija apsaugota slaptažodžiu.

Šis įrenginys gali būti maitinamas iš atskiro papildomo (AC arba DC) maitinimo šaltinio. Arba, jei reikia, jis gali būti maitinamas iš stebimo maitinimo šaltinio.
